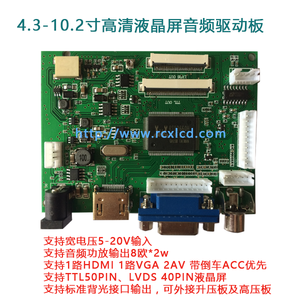

4.3-10.2-TTL LVDS高清驱动板1HDMI 1VGA 2AV 带功放 车载ACC 支持树莓派

1.1路VGA信号输入；

2.2路AV信号输入；

3.1路HDMI信号输入，且本IC支持的是HDMI1.2；

4.1路倒车信号输入；

5.支持宽电压输入，并可在9-21V之间正常工作；

6.标准单接口3.5背光端子，输入电压为8.5V-10.5V，（此电压只供参考，不同的屏电压会有少许出入）；

7.驱动板采用特殊电路设计，可以驱动10V左右的LED背光，且最大支持500MA的电流输出；

8.支持TTL-50PIN标准定义接口（参见AT070TN92）支持LVDS-40PIN标准定义接口（参见HJ070NA-13A）；

9.标准5键按键板接口，并支持双色LED指示灯显示；

10.支持TTL信号输出，可支持AT065TN14、AT070TN92、 AT070TN90、AT070TN93、AT070TN94、AT080TN64、EJ080NA-05B、AT090TN12、AT090TN10等通用50PIN接口的TTL液晶屏；

11.配合PCB800100还可支持4.3，5，6.5，7寸等通用40PIN液晶屏，定义参见AT043TN24V.1及HJ070NA-13A；

12.40PIN-LVDS定义接口可以直接驱动HJ070NA-13A、EJ080NA04B-1024X768分辨率、EJ101NA-02C-1280X800、EJ101NA-01G-1280X800、ZJ080NA-01C,其它型号请核对TFT液晶屏规格书或咨询我司技术部；

13.本驱动板最大输出显示分辨率为，1920X1200的VGA和HDMI从号输入（同液晶屏有关）；

14.本IC，VGA部分可以直接输入YPBPR信号，通过程序实现；

15.本驱动板可增加遥控功能（需要通过软件实现）；

16.本驱动板可以自动检测，并显示相关的输入电压信息---注，此功能为定制功能，需要联系我司技术部；

17.本驱动板可以支持自动检测信号开关机功能，--此功能为定制功能；

18.本驱动板可以加BNC接口---需要定制；

19.支持倒车控制，默认显示AV2上，倒车电压支持50V以内的电压输入（此脚有加电压才会有功能）；

20.本驱动板定位孔为四个；

21.如果特殊要求，我司可以提供其它的定制服务；

22.客户需要改程序，需要联系我公司，购买相关的程序下载板；

23.利用本公司的USB接口程序下载板，可以自行在BIN代码上添加LOGO；

24.只支持HDMI声音输出，功放建议选择8欧/1W、8欧/2W、4欧/1W、4欧/2W等规格；

25.本驱动板采用双面特殊FPC座，不在区分上接和下接，直接使用；

26.全贴片设计，全贴片电容设计、工业用、民用都可以，适用于更多场合，更宽的温度范围；

27.双接口设计，通用性更好；

28.驱动板VCOM电压采用电位器调整设计，可适用更加多的液晶屏，且调整方便，简单。
